T40H手動給水回轉調節閥
T40H手動給水回轉調節閥主要由閥體、套筒、閥瓣、閥桿等零件組成。套筒和閥瓣上都開有節流孔。通過閥瓣在閥座內回轉來改變過流面積，調節流量。閥蓋上設有開度指示標尺以顯示閥門的開度狀態。T40H手動給水回轉調節閥廣泛應用于給水管路中作調節流量使用。也可在油品管路中使用。
T40H手動給水回轉調節閥主要技術參數和性能指標
|
T40H手動給水回轉調節閥主要技術參數和性能指標表 |
||||||
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
流量特性 |
線性或等百分比 |
|||||
|
滲漏量 |
GB10869-1989(Ⅰ級) |
|||||
T40H手動給水回轉調節閥主要零件材料
|
T40H手動給水回轉調節閥主要零件材料表 |
|
|
零件名稱 |
零件材料 |
|
閥體 |
WCB |
|
閥蓋 底蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
填料 |
柔性石墨 |
流量系數(Cv)
|
T40H手動給水回轉調節閥流量系數表 |
|||||||||||||||||
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
2 |
4 |
4.5 |
5 |
14 |
15 |
16.5 |
51 |
52 |
80 |
105 |
150 |
225 |
360 |
480 |
630 |
800 |

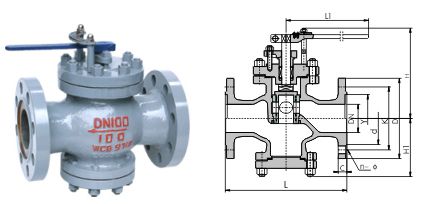

外形尺寸(PN1.6-4.0)
|
T40H手動給水回轉調節閥外形尺寸(PN1.6-4.0)表 |
||||||
|
公稱通徑DN |
外 形 尺 寸 |
|
||||
|
L |
L1 |
H |
H1 |
|
||
|
1.6/2.5MPa |
4.0MPa |
|
||||
|
15 |
160 |
180 |
155 |
170 |
95 |
|
|
20 |
160 |
180 |
180 |
175 |
98 |
|
|
25 |
180 |
200 |
180 |
175 |
110 |
|
|
32 |
200 |
220 |
180 |
175 |
110 |
|
|
40 |
220 |
240 |
195 |
190 |
125 |
|
|
50 |
250 |
270 |
195 |
190 |
125 |
|
|
65 |
280 |
300 |
195 |
190 |
130 |
|
|
80 |
310 |
330 |
245 |
245 |
160 |
|
|
100 |
350 |
380 |
245 |
245 |
170 |
|
|
125 |
400 |
450 |
350 |
300 |
200 |
|
|
150 |
450 |
500 |
350 |
310 |
210 |
|
|
200 |
500 |
550 |
500 |
345 |
240 |
|
|
250 |
650 |
580 |
395 |
290 |
|
|
|
300 |
800 |
750 |
470 |
335 |
|
|
|
350 |
850 |
750 |
520 |
375 |
|
|
|
400 |
900 |
750 |
560 |
405 |
|
|
|
500 |
950 |
800 |
650 |
465 |
|
|
外形尺寸(PN6.4-16.0)
|
T40H手動給水回轉調節閥外形尺寸(PN6.4-16.0)表 |
||||||
|
公稱通徑DN |
外 形 尺 寸 |
|
||||
|
L |
L1 |
H |
H1 |
|
||
|
1.6/2.5MPa |
4.0MPa |
|
||||
|
15 |
180 |
180 |
155 |
175 |
100 |
|
|
20 |
180 |
200 |
180 |
190 |
105 |
|
|
25 |
200 |
220 |
180 |
190 |
120 |
|
|
32 |
220 |
230 |
180 |
190 |
120 |
|
|
40 |
240 |
240 |
195 |
215 |
135 |
|
|
50 |
270 |
300 |
195 |
215 |
135 |
|
|
65 |
300 |
340 |
195 |
215 |
140 |
|
|
80 |
330 |
360 |
245 |
275 |
170 |
|
|
100 |
380 |
245 |
275 |
185 |
|
|
|
125 |
450 |
350 |
335 |
215 |
|
|
|
150 |
500 |
350 |
345 |
225 |
|
|
|
200 |
550 |
500 |
395 |
260 |
|
|
|
250 |
650 |
580 |
455 |
310 |
|
|
|
300 |
800 |
750 |
530 |
355 |
|
|
|
350 |
850 |
750 |
560 |
395 |
|
|
|
400 |
900 |
750 |
600 |
435 |
|
|
|
500 |
950 |
|
800 |
680 |
495 |
|
