蒸汽減壓閥

您的位置：超卓閥門 >>蒸汽減壓閥 >> Y13H內螺紋蒸汽減壓閥
關注次數：

Y13H內螺紋蒸汽減壓閥

產品說明

Y13H內螺紋蒸汽減壓閥結構特點和用處：

減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
蒸汽減壓閥主要用于蒸汽管路，起減壓穩壓作用。

Y13H內螺紋蒸汽減壓閥性能指標：

公稱壓力（MPa）

1.6

2.5

殼體試驗壓力（MPa）

2.4

3.75

密封試驗壓力（MPa）

1.6

2.5

最高進口壓力（MPa）

1.6

2.5

出口壓力范圍（MPa）

0.1-1.0

0.1-1.6

壓力特性偏差（MPa）

GB12246-1989

流量特性偏差（MPa）

GB12246-1989

最小壓差（MPa）

0.15

0.15

滲漏量

GB12245-1989

*：殼體試驗不包括膜片、閥蓋。

Y13H內螺紋蒸汽減壓閥流量系數（Cv）：

DN

15

20

25

32

40

50

Cv

1

2.5

4

6.5

9

16

Y13H內螺紋蒸汽減壓閥主要零件材料：

零件名稱

零件材料

閥體 閥蓋 底蓋

WCB

閥座 閥盤

2Cr13

缸套

2Cr13/25（鍍硬鉻）

活塞

2Cr13/銅合金

活塞環

合金鑄鐵

導閥座 導閥桿

2Cr13

膜片

1Cr18Ni9Ti

主閥彈簧

50CrVA

導閥主彈簧

50CrVA

調節彈簧

60Si2Mn

/up_files/image/Article/2012/09/13/36284171.jpg

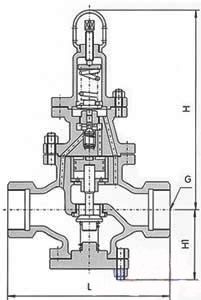

Y13H內螺紋蒸汽減壓閥連接尺寸：

公稱通徑DN

G

L

H

Hl

15

1/2"

140

295

90

20

3-4"

140

330

98

25

1"

160

330

110

32

1-1/4"

180

330

110

40

1-1/4"

200

345

125

50

2"

230

345

125
