Q611F氣動三片式球閥概述

氣動三片式球閥是由雙（單）作用氣動活塞式執行器和內螺紋（對焊式）球閥組成。其閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。

Q611F氣動三片式球閥工作原理

當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°

氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。

回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置

定位器可調節閥門管道流量

Q611F氣動三片式球閥主要技術參數

Q611F氣動三片式球閥閥體主要零件材料

Q611F氣動三片式球閥主要性能規范

Q611F氣動三片式球閥氣動執行器主要部件材料

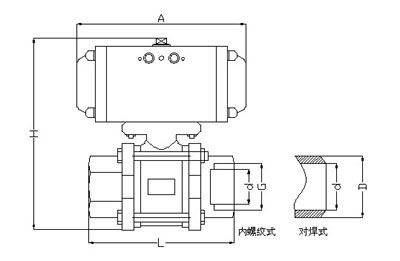

Q611F氣動三片式球閥主要外形尺寸

Q611F氣動三片式球閥訂貨須知：
一、①氣動三片式球閥產品名稱與型號②氣動三片式球閥口徑③氣動三片式球閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定的氣動三片式球閥型號，請按氣動三片式球閥型號直接向我司銷售部訂購。
