ZSCW氣動三偏心調節蝶閥

產品說明

ZSCW氣動三偏心調節蝶閥，ZSRW、ZSCW氣動活塞調節蝶閥輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。

ZSCW氣動三偏心調節蝶閥調節機構主要技術參數

公稱通徑 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公稱壓力 MPa		0.6
額定轉角 °		70
信號壓力 KPa		20～100
流量特性		近似等百分比
介質溫度 ℃		-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接管法蘭		按JB78-59對夾式法蘭連接
信號連接螺孔		M16×1.5
配用執行機構	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
閥體材質		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手輪、定位器、空氣過濾減壓器等。

ZSCW氣動三偏心調節蝶閥執行機構主要技術參數

型號	ZMA-2	ZMA-3	ZMA-4	ZMA-5
有效面積 cm²	280	400	630	1000
行程 mm	16	25	40	60
彈簧范圍 KPa	20～100 ； 40～200 ； 20～60 ； 60～100

ZSCW氣動三偏心調節蝶閥執行機構主要技術參數

型號	活塞直徑 mm	有效面積 cm²	最大行程 mm	最大操作壓力 KPa	最大輸出力 N
ZSC-45	250	484	60	500	21800

允許壓差 MPa

配用執行機構型號		ZMA-2		ZMA-3		ZMA-4		ZMA-5		ZSC-45
配用執行機構型號		0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
公稱通徑mm	50	0.6	0.097 (0.22)
	80	0.6	0.038 (0.086)
	100	0.556 (0.6)	0.0196 (0.0445)
	125			0.6	0.0250 (0.0542)
	150			0.444 (0.6)	0.0150 (0.0314)
	200			0.185 (0.407)	0.00587 (0.0129)
	250					0.331 (0.6)	0.00845 (0.0175)
	300					0.181 (0.385)	0.00461 (0.00983)
	350					0.133 (0.284)	0.00292 (0.00622)
	400							0.216 (0.45)	0.00485 (0.0101)
	450							0.171 (0.356)	0.00341 (0.00741)
	500							0.139 (0.289)	0.0025 (0.0052)
	600									0.6	0.019
	700									0.6	0.0119
	800									0.442	0.00795
	900									0.339	0.00599
	1000									0.236	0.00403

注：括號內數值為帶定位器的允許壓差。
ZSCW氣動三偏心調節蝶閥性能指標

執 行機構				薄膜式執行機構			活塞式執行機構
類別				不帶定位器		帶定位器	帶定位器
				彈簧范圍 KPa
				20～100 40～200	20～60 60～100
項目	基本誤差%			±8	-	±2.0	±2.0
	回差%			6	-	2.0	2.0
	死區%			5	-	0.8	0.8
	始終點偏差%	氣開	始點	±4.0	±4.0	±2.0	±
			終點	±8	±8
		氣關	始點	±8	±8
			終點	±4.0	±4.0
	額定轉角偏差%			±2.5
	允許泄漏量1/h			2×10^-2×閥的額定容量

ZSCW氣動三偏心調節蝶閥

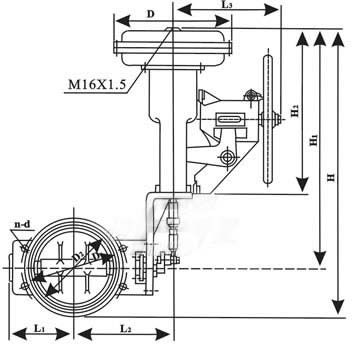

 ZSCW氣動三偏心調節蝶閥外形尺寸

公稱通徑	D1	D2	L1	L2	n-d	H	H1	H2	D	L3	法蘭端面距
50	110		92	200	4-14	637	582	382	280	278	60
80	150	125	92	200	4-18	644	582	382	280	278
100	175	145	102	210	4-18	654	582	382	280	278
125	200	175	117	234	8-18	723	636	436	325	278
150	225	200	130	247		736			325	278
200	280	255	172	287		763			325	278	70
250	335	310	197	327	12-18	1008	853	615	410	376	70
300	395	362	227	351	12-23	1034			410	376	80
350	445	412	252	376	12-23	1059			410	376	80
400	495	462	296	432	16-23	1238	1007	720	495	376	100
450	550	518	321	459		1266			495	376
500	600	568	346	484		1291			495	376
600	705	755	480	565	20-25	1486	1109	796		180	150
700	810	860	530	615	24-25	1539				180	150
800	920	975	595	675	24-30	1596				180	200
900	1020	1075	685	770	24-30	1661	1124			180	200
1000	1120	1175	735	810	28-30	1711	1124			180	200

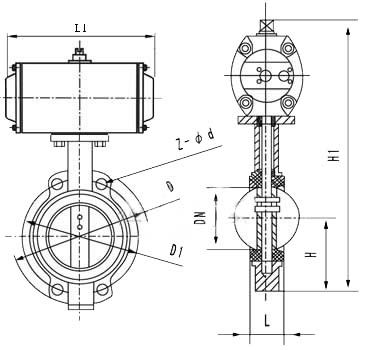

ZSRW、ZSCW氣動活塞調節蝶閥

公稱通徑DN		結構長度 (標準值)		連接尺寸
公稱通徑DN		L		H	H1	PN0.6MPa			PN1.0MPa
毫米	英寸	法蘭式	對夾式	H	H1	D	D1	Z-d	D	D2	Z-d
50	2	108	43	100	400	140	110	4--14	165	125	4--18
65	2¹/₂	112	46	115	420	160	130	4--14	185	145	4--18
80	3	114	49	120	138	190	150	4--18	200	160	8-18
100	4	127	56	130	524	210	170	4--18	220	180	8-18
125	5	140	64	150	570	240	200	8-18	250	210	8-18
150	6	140	70	170	743	265	225	8-18	285	240	8-22
200	8	152	76	200	767	320	280	8-18	340	295	8-22
250	10	165	76	235	790	375	335	12-18	395	350	12-22
300	12	178	83	300	890	440	395	12-22	445	400	12-22
350	14	190	92	325	954	490	445	16-22	505	460	16-22
400	16	216	102	355	1070	540	495	16-22	565	515	16-26
450	18	222	114	390	1140	595	550	20-22	615	565	20-26
500	20	229	127	420	1200	645	600	20-26	670	620	20-26
600	24	267	154	490	1380	755	705	24--26	780	725	20-30
700	28	292	165	550	1580	860	810	24--30	895	840	24--30
800	32	318	190	640	1760	975	920	24--30	1015	950	24--33
900	36	330	203	710		1075	1020	24--30	1115	1050	28-33
1000	40	410	216	770		1175	1120	28--30	1230	1160	28-36
1200	48	470	254	890		1405	1340	32-33	1450	1380	32-39

氣動調節蝶閥主要零件材料及推薦使用溫度范圍

零件名稱	材料	溫度范圍℃
閥體閥板	ZG230-450	-40-450
	ZG1Cr18Ni9Ti	-250-550
	ZG0Cr18Ni12Mo2Ti

注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的最低，最高使用溫度，其最低使用溫度不得低于介質溫度范圍下限，最高使用溫度不得高于介質溫度范圍的上限。

ZSCW氣動三偏心調節蝶閥訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
