手鏈扇形盲板閥結構特點及用途

手鏈扇形盲板閥由左閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構組成。它是通過三根絲桿連成一體，并把兩個閥體分別固定在底座上，構成一個剛性結構體。右閥體與不銹鋼補償器連接在一起，左右閥體分別用三根兩端帶左右梯形螺紋的絲桿聯接，將三根絲桿同時作正向（或反向）旋轉，則左右閥體得到壓緊（或分離）。三根絲杠中上面一根絲桿中間裝有盲板，盲板繞該軸中心旋轉。下面兩根絲杠在同樣的部位上安裝有盲板定位塊，盲板旋轉時可以防止盲板漂移，避免密封膠圈擦傷。其中一根上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。

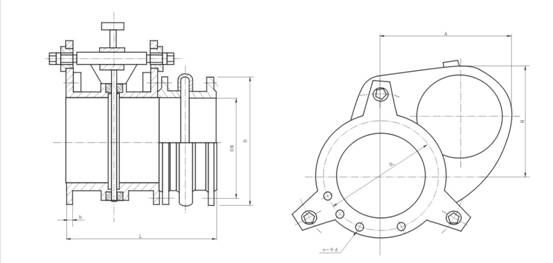

手鏈扇形盲板閥產品外形圖

                                             手鏈扇形盲板閥主要外形連接尺寸

手鏈扇形盲板閥訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

感謝您光顧我們公司，如需了解更多請登錄www.zjcz-v.com
